      蝶阀的工作原理

      2022-03-06 12:54:20   点击量:

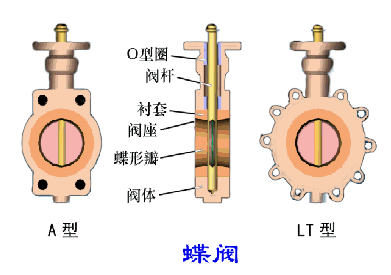

      蝶阀是根据旋转阀杆同时带动碟版转动来做启闭的一种阀门,在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,主要是旋转碟板90°来做流量控制,当碟板到达90°时阀门处于全开状态,同时可以改变碟板的角度来调节介质流量,一般安装于管道的直径方向。蝶阀与阀杆自身是没有锁定能力,为了有效的调节流量需装蜗轮减速器,加装蜗轮减速器的蝶阀不仅使蝶阀有自锁能力,还能改变蝶阀的操作性能及更准确的调节介质流量。


      蝶阀的特点:
      (1)结构简单,外形尺寸小。由于结构紧凑,结构长度短,体积小,重量轻,适用于大口径。
      (2)流体阻力小,全开时,阀座通道有效流通面积较大,因而流体阻力较小。
      (3)启闭方便迅速,调节性能好,蝶板旋转90。既可完成启闭。通过改变蝶板的旋转角度可以分级控制流量。
      (4)启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力。
      (5)低压密封性能好,密封面材料一般采用橡胶、塑料、故密封性能好。受密封圈材料的限制,蝶阀的使用压力和工作温度范围较小。但硬密封蝶阀的使用压力和工作温度范围,都有了很大的提高。

      1.蝶阀在完全开启时,具有较小的流阻。当开启在大约15°~70°之间时,又能进行灵敏的流量控制,因而在大口径的调节领域,蝶阀的应用非常普遍。由于蝶阀蝶板的运动带有擦拭性,故大多数的蝶阀可用于带悬浮固体颗粒的介质。依据密封件的强度,也可用于粉状和颗粒状介质。

      2.蝶阀适用于流量调节。由于蝶阀在管中的压力损失比较大,大约是闸阀的三倍,因此在选择蝶阀时,应充分考虑管路系统受压力损失的影响,还应考虑关闭时蝶板承受管路介质压力的强度。此外,还必须考虑在高温下弹性阀座材料所承受工作温度的限制。

      3.蝶阀的结构长度和总体高度较小,开启和关闭速度较快,且具有良好的流体控制特性。蝶阀的结构原理最适合于制作大口径阀门。当要求蝶阀作控制流量使用时,最重要的是正确选择蝶阀的规格和类型,使之能恰当地、有效地工作。
