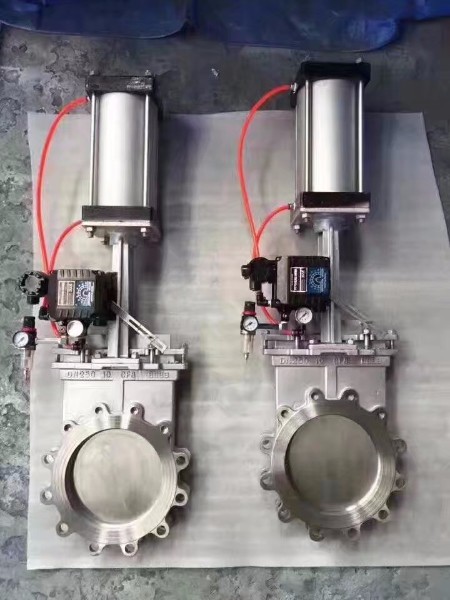

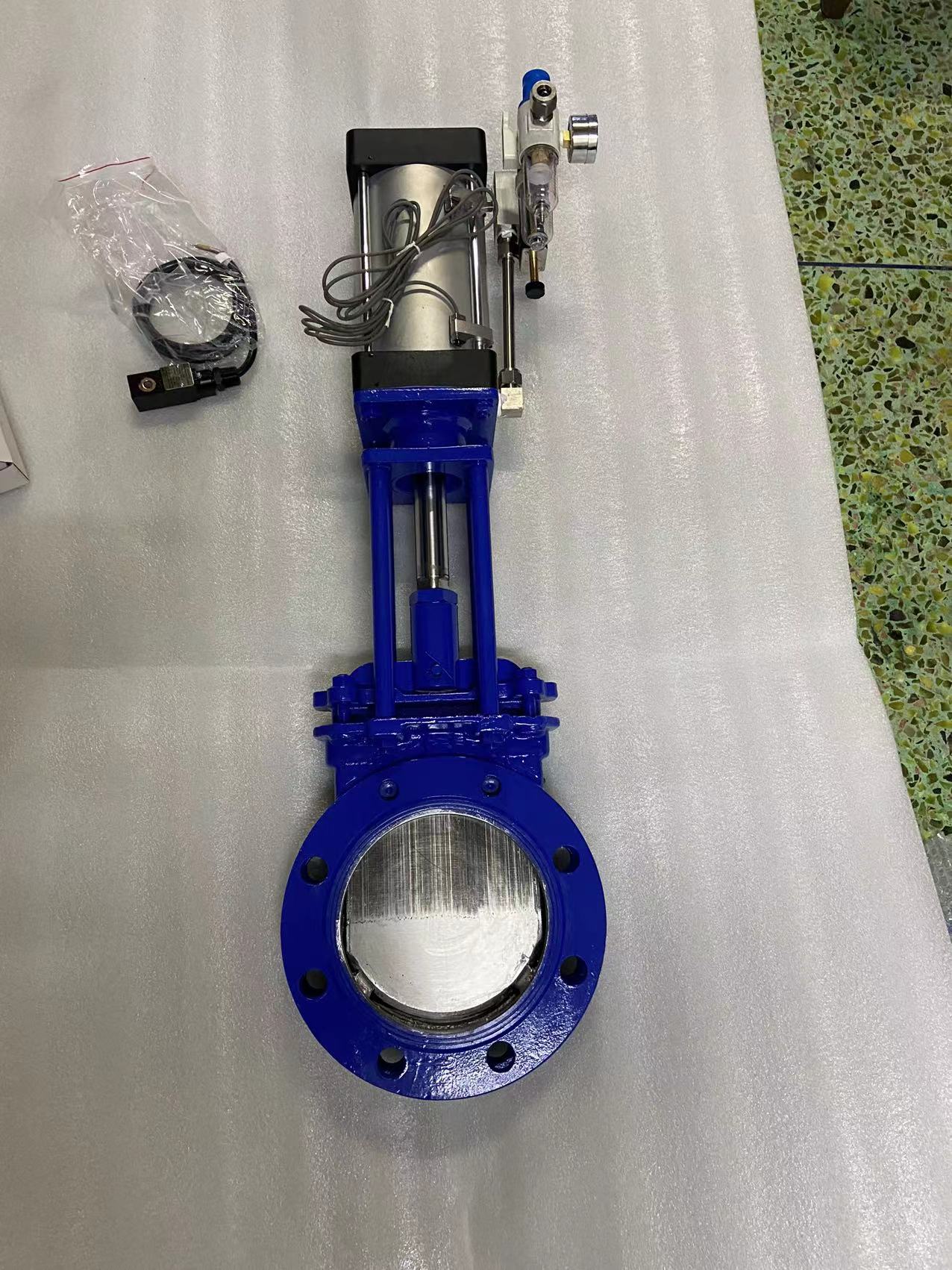

气动刀闸阀在化工自控应用
超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点解决了普通闸阀、平板闸阀、截止阀、调节阀、蝶阀等类阀门的流阻大、质量大、安装难、占地面积大等得疑难问题。气动刀闸阀出现后，大量的通用切断类阀门和调节阀门已被之取代。我公司的PZ型气动刀闸阀吸取了技术和结构优点，排除了其他厂家所产刀闸阀在使用中存在的不足，是一种具有轻型、结构简单小巧、密封性能可靠、使用寿命长、具有切断介质等优点，其密封原理是通过闸板在关闭到底时，闸板斜切面碰到阀体上的锲块使得闸板紧靠密封面起到密封效果，并且闸板底部的斜切面具有切断介质的功能，使得阀门不易受介质的堵塞卡阻。其结构可以做成硬密封、软密封，可以根据客户对密封要求选型。气动刀闸阀因采用刀型闸板，具有良好的剪切作用，适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。具有多种阀座可供选择，并且可依据现场控制需求，配备电动或气动执行器，实现阀门的自动化操作。
是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转，通过气动刀型闸阀的阀杆带动柱塞在孔架中心上下往复活动来完成阀门的开启与关闭功能。在气动刀型闸阀中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓关键词排名优化，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了气动刀型闸阀的密封性，杜绝了内外走漏、同时阀门开启力矩小，能实现阀门敏捷开启和关闭。因为气动刀型闸阀外观经过高精度外圆磨床加工而成。密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而进步了气动刀型闸阀的使用寿命。
气动刀闸阀在化工自控应用 产品特点
1、气动刀闸阀的阀体采用整体式设计，流体阻力小，操作灵活方便。
2、气动刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减小，方便阀门的开启关闭。
3、刀闸阀的密封阀座采用活动式密封，且采用O型圈预紧提供预紧力使密封阀座紧贴阀板，泄漏量大大减少，对在长期使用中密封副的磨损有自动补偿功能，提高阀门的使用寿命。
4、固定导向爪、无凹槽设计，不易引起介质积存和卡阻。
5、气动刀闸阀阀座可根据介质和工矿的需要，选金属硬密封或软密封：闸板采用表面镀硬铬或离子氮化处理，使闸板更耐磨，密封面使用寿命增强；软密封阀座可选PTFE、NBR、EPDM阀座，密封性好，耐腐蚀。
6、气动刀闸阀配上双作用或单作用气缸，输入5kg气源，通过电磁换向阀即可控制浆液阀的打开和关闭。
|
序号 |
品 名 |
型 号 及 规 格 |
单位 |
数量 |
单 价 （元） |
金 额 （元） |
阀体材质及其它 |
|
1 |
刀闸阀 |
气动刀闸阀 PZ673W-10P DN300气源压力0.4-0.6MPa，带开关位置反馈，配电磁阀，电磁阀线圈电压220V三联件，配Ø8快插接头 |
台 |
1 |
|
|
阀体304不锈钢 闸芯不锈钢
|
成都优莱自控设备有限公司是一家专业从事工控自动化及DCS/PLC控制系统工程设计、安装调试，工控组态软件的开发，ABB、SIEMENS、E+H、VEGA、Honeywell、Schneider工控产品、仪器仪表及控制阀代理销售、承揽电气自动化改造、省力化改造及成套工程咨询设计、安装与调试的综合性高新科技企业。公司拥有一支掌握先进电气控制、自动化与驱动技术、仪器仪表设计与选型、计算机软件开发的专业技术队伍，为化工、医药、造纸、机械制造、能源装备制造业、食品和环保等领域用户完成多项自动化控制系统开发设计和系统改造工程等项目技术服务。是集电气控制、工业自动化控制、自动化仪器仪表成套工程咨询设计、安装与调试及销售工业电气自动化产品、仪器仪表、控制阀、软起动、变频器等产品与服务为一体的综合型工程企业。公司在化工、生物制药、机械制造、食品机械、造纸生产线、污水处理、节能/环保系统等领域积累了丰富的设计、施工经验，具有丰富、完善的系统集成方案。
气动刀闸阀在化工自控应用主要零件材质
| 零件名称 | 材 料 |
| 气 缸 | 铝合金 |
| 阀 体 | WCB、CF8、CF8M、CF3、CF3M、2520 |
| 闸 板 | 2Cr13、304、316、304L、316L、2520 |
| 密 封 圈 | NBR、EPDM、PTFE、不锈钢合金 |
| 阀 杆 | 2Cr13、1Cr13不锈钢、304、316 |
| 填 料 | PTFE、柔性石墨 |

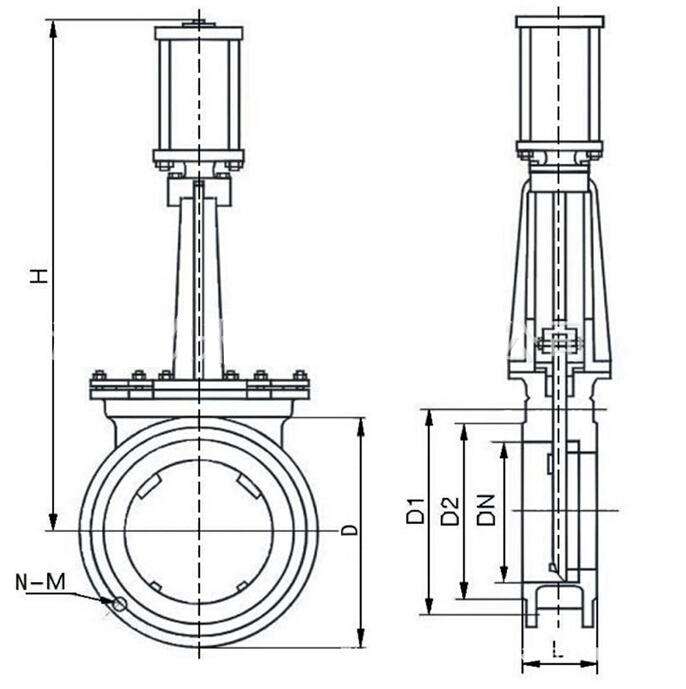

气动刀闸阀在化工自控应用主要技术参数
|
公称通径 |
DN50—DN1200 |
||||
|
公称压力 |
PN1.0～1.6(MPa)； 150LB； 10K |
||||
|
连接方式 |
对夹、法兰、凸耳 |
||||
|
驱动方式 |
气动 |
||||
|
工作压力 |
DN50～DN250：10kg/c㎡ DN300～DN400：6kg/c㎡ |
||||
|
法兰标准 |
GB9113.1-2000；JB/T79.1-1984；HG20592-1997；ASME B 16.5；EN 1092-1:2001 |
||||
|
结构长度 |
GB／T15188.2-94; MSS SP 81-2001 |
||||
|
压力-温度额定值 |
GB/T12224-2007;ANME B 16.34-2003；ISO7005-1 |
||||
|
试验标准 |
强度及密封试验标准：JB/T9092-1999 |
||||
|
适用温 度 |
阀 座 |
NBR≤80℃；EPDM≤120℃；PTFE≤180℃；不锈钢合金≤450-900℃ |
|||
|
阀 体 |
碳钢≤425℃；不锈钢、铬钼钢≤600℃；2520不锈钢≤900℃ |
||||
|
适用介质 |
适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物、屠宰厂废水等介质。 |
||||
|
可选控制附件 |
电磁换向阀 |
AC220V/DC24V |
|||
|
单作用 |
二位三通 |
||||
|
双作用 |
二位五通 |
单电控 |
|||
|
双电控 |
|||||
|
限位开关 |
机械式 |
||||
|
感应式（PNP/NPN；两线制/三线制；常开/常闭；AC/DC） |
|||||
|
气源处理三联件 |
|||||
可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入旌旗灯号，来实现阀门开、关或中心位置的控制，从而使气动刀型闸阀达到接通或切断真空管路中气流的目的。气动刀型闸阀采用中线式碟板与短结构钢板焊接的新型结构设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻巧。体内无连杆、螺栓等、工作可靠、使用寿命长。气动刀型闸阀可以多工位安装，不受介质流向影响。
气动刀闸阀在化工自控应用的结构保养
1.气动刀型闸阀阀门入库前要进行检验,核对合格证等技术资料与实物是否符合。
2.各种气动刀型闸阀阀门都应划一地摆放在干燥的仓库里中心，严禁堆放或露天存放，气动刀型闸阀通道两端必须用盖板堵塞，防止杂物进入阀腔。
3.临时不用的气动刀型闸阀有石棉盘根应掏出，以防电化学腐蚀损坏阀件。
4.较长时间存放的气动刀型闸阀产品，应做定期检查，对外露的加工外观消灭污垢和铁锈，并替换防锈油。
5.气动刀型闸阀备品件应按规定保管，如对于长期保管弹簧应用纸包扎并立着放存在干燥房间的零件架上或箱中，为了防止锈蚀，弹簧应涂油。
