      立式离心泵工作原理 立式离心泵结构及特点

      2014-07-06 19:29:51   点击量:

      一、立式离心泵工作原理

      依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。由于离心泵的作用液体从叶轮进口流向出口的过程中,其速度能和压力能都得到增加,被叶轮排出的液体经过压出室,大部分速度能转换成压力能,然后沿排出管路输送出去,这时,叶轮进口处因液体的排出而形成真空或低压,吸水池中的液体在液面压力/大气压的作用下,被压入叶轮的进口,于是,旋转着的叶轮就连续不断地吸入和排出液体。



      二、立式离心泵结构

      立式离心泵的基本结构是立式结构。单级单吸立式离心泵的基本结构主要包括蜗壳形泵壳,泵轴,叶轮,吸入管,压力管,底阀,控制阀,加料漏斗和泵座。

      1、泵壳有两种类型:轴向剖分和径向剖分。大多数单级离心泵的壳体是蜗壳型,而多级离心泵的径向剖分的壳体通常是环形或圆形的。通常,蜗壳泵壳体的内腔具有螺旋形的流动通道,以收集从叶轮流出的液体并将其引导至扩散管并到达立式离心泵的出口。泵壳承受所有的工作压力和液体的热负荷。

      2、叶轮是唯一的工作组件,立式离心泵通过叶轮对液体起作用。叶轮具有三种类型的结构:封闭式,开放式和半开放式。封闭的叶轮由叶片,前盖和后盖组成。半开式叶轮由叶片和后盖组成。开放式叶轮只有叶片,没有前盖和后盖。封闭式叶轮效率较高,而开放式叶轮效率较低。

      3、密封圈的作用是防止立式离心泵的内部泄漏和外部泄漏。由耐磨材料制成的密封环镶嵌在叶轮和泵壳的前后盖杆上,磨损后可以更换。

      4、叶轮固定在泵轴的一端,联轴器安装在该端。根据泵的尺寸,可以选择滚动轴承和滑动轴承。

      5、轴封通常包括机械密封和填料密封。通常,立式离心泵被设计为既具有填料密封又具有机械密封。


      三、立式离心泵结构特点

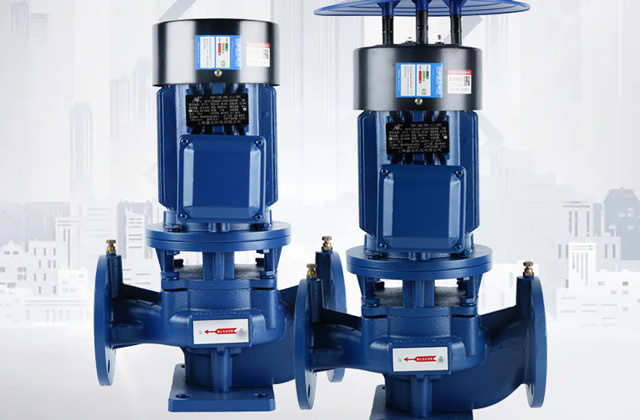

      1、单级立式离心泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低。

      2、叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平稳泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。

      3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地延长机械密封的使用寿命。

      4、安装检修方便,无需拆动管路系统。水力模型设计先进,高效率,高节能。

      5、水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形,流道特别光滑,轴瓦、轴套用硬质合金,具有超强的使用寿命,防止发生二次污染。

      6、立式离心泵,供输送清水及物理化学性质类似于清水的基他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离输送,暖通制冷循环。浴室等冷暖水循环增压及设备配套,使用温度T小于80摄氏度。

      7、立式离心泵选用的主要控制参数为水泵流量Q、水泵扬程H、效率η、功率、转速n、工作压力、必需气蚀余量(NPSH)等。立式离心泵流量和扬程的范围很大。它既可安装在干燥的地方,也可以浸入水中。
