      安全阀的选择有哪些

      2014-07-06 19:29:51   点击量:
      安全阀的选择

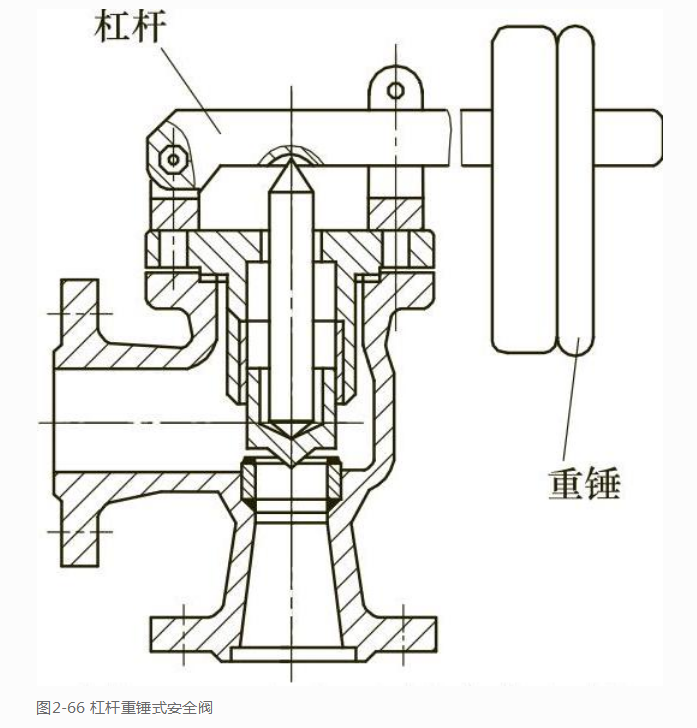

      ①杠杆重锤式安全阀:是利用重锤的力矩平衡介质压力的,根据定压的大小确定重锤的质量和力臂的长度,使阀盘在指定的工作压力下能自动开启。调整好以后,为了防止别人乱动,必须用铁盒罩住。这种安全阀只能固定在设备上,重锤本身重量一般不超过60kg,以免操作困难。铸铁材料制造的杠杆重锤式安全阀适用于公称压力不大于PN16、介质温度ts200℃的工作条件下。碳素钢材料制造的杠杆重锤式安全阀适用于公称压力不大于PN40、介质温度ts450℃的工作条件下。杠杆重锤式安全阀主要用于水、蒸汽等工作介质。

      安全阀的选择有哪些(图1)

      ②弹簧直接载荷式安全阀:是利用弹簧预紧力来平衡内压的,调节时,可根据已确定的定压值,用扳手(有的安全阀自带扳手或调节圈,供检查和调整之用)调整螺母来改变弹簧对阀盘的压力,使阀盘在指定的工作压力下能自动开启。对于弹簧全启式安全阀,还必须调节其内部喷嘴高度。
      调整好后,为了防止别人乱动,必须加以铅封。弹簧直接载荷式安全阀有封闭式和不封闭式两种,一般易燃、易爆或有毒介质选用封闭式,蒸汽或惰性气体等可选用不封闭式。上海融骏阀门弹簧直接载荷式安全阀有的带扳手,有的不带扳手。扳手的作用是检查阀瓣的灵敏度。对蒸汽用安全阀的要求之一是防止弹簧过热。由于阀门排放而使弹簧升温会降低弹簧的强度并因此降低阀的整定压力,直到弹簧恢复到正常工作温度为止。由于这个原因,这类阀门的阀盖通常开有很大的窗口,以使单簧受到周围空气的冷却。但是阀盖同下面的体腔通常
      是不密封的,所以一部分排放蒸汽会通过开放的阀盖逸出。
      用于高温蒸汽时,常常利用一个灯笼式短管把阀盖同阀体隔开。

      安全阀的选择有哪些(图2)

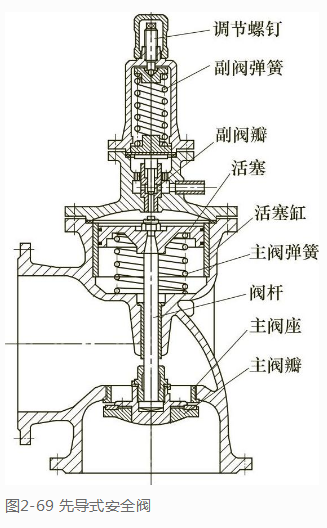

      ③先导式安全阀:是一种依靠从导阀排出介质来驱动或控制的安全阀,该导阀本身应是符合标准要求的直接载荷式安全阀。由于先导式安全阀的主阀通常利用工作介质压力加载,其载荷大小不受限制,因而可用于高压、大口径的场合。先导式安全阀常用于石油、化工和核能设备管道上。

      ④用作腐蚀性、易燃性和毒性介质的安全阀:与普通安全阀不同,常用波纹管代替填料函密封,通常采用弹簧全启式安全阀。阀体用不锈钢(304、316),阀瓣用(316、316L),安全阀可用于温度不超过50℃的介质。排放的介质用专门的收集器或密闭系统收集。
      爆破膜片用来在产生异常高压时紧急地排放介质。它是一种辅助装置,不能代替安全阀。爆破膜片装置在启动之后必须更换膜片。爆破膜片可以用金属(耐腐蚀钢等)或者非金属材料(碳素纤维)制造。为了提高装置的敏感性和保证在膜片爆破后有足够的通过能力,可采取使用刺针或刀刃的方法,启动时使膜片戳到刺针或刀刃上;或者是使用由薄膜或活塞传动的切割装置。
      碳素纤维膜片具有耐蚀性高、动作精确的特点。由于碳素纤维膜片有脆性,故将膜片装在有孔的保护架(筛孔架)上,在膜片破坏时石墨片便从筛孔中碎落。

      ⑤安全阀的选用要求:选用安全阀时,通常由操作压力决定安全阀的公称压力,由操作温度决定安全阀的使用温度范围,由计算出的安全阀的定压值决定弹簧或杠杆的调压范围,根据使用介质决定安全阀的材料和结构形式,根据安全阀的排放量计算出安全阀的喷嘴截面积或喷嘴直径,以选取安全阀型号和个数。
      弹簧直接载荷式安全阀的工作压力等级如表2-5所示,共有五种工作压力级。选择时,除注明产品型号、名称、介质、温度外,还应注明弹簧的压力级别。
