基础信息

    编号.D001010001D

    类型自力式

    材质SS304、SS316L

    标准SMS、DIN、3A

    密封三元乙丙橡胶、聚四氟乙烯

    信号范围4~20mA

    压力1MPa

    温度-10~150摄氏度

    流量1.6-100kv

    外表面Ra-1.6um

    内表面Ra-0.6um

    尺寸1“-5”,Dn25-Dn125

    海关编码8481804090

    商标旭盛

    标准ISO, 3A, SGS

    运输包装收缩胶布-纸箱箱-出口胶合板箱

    源产地温州

产品简介

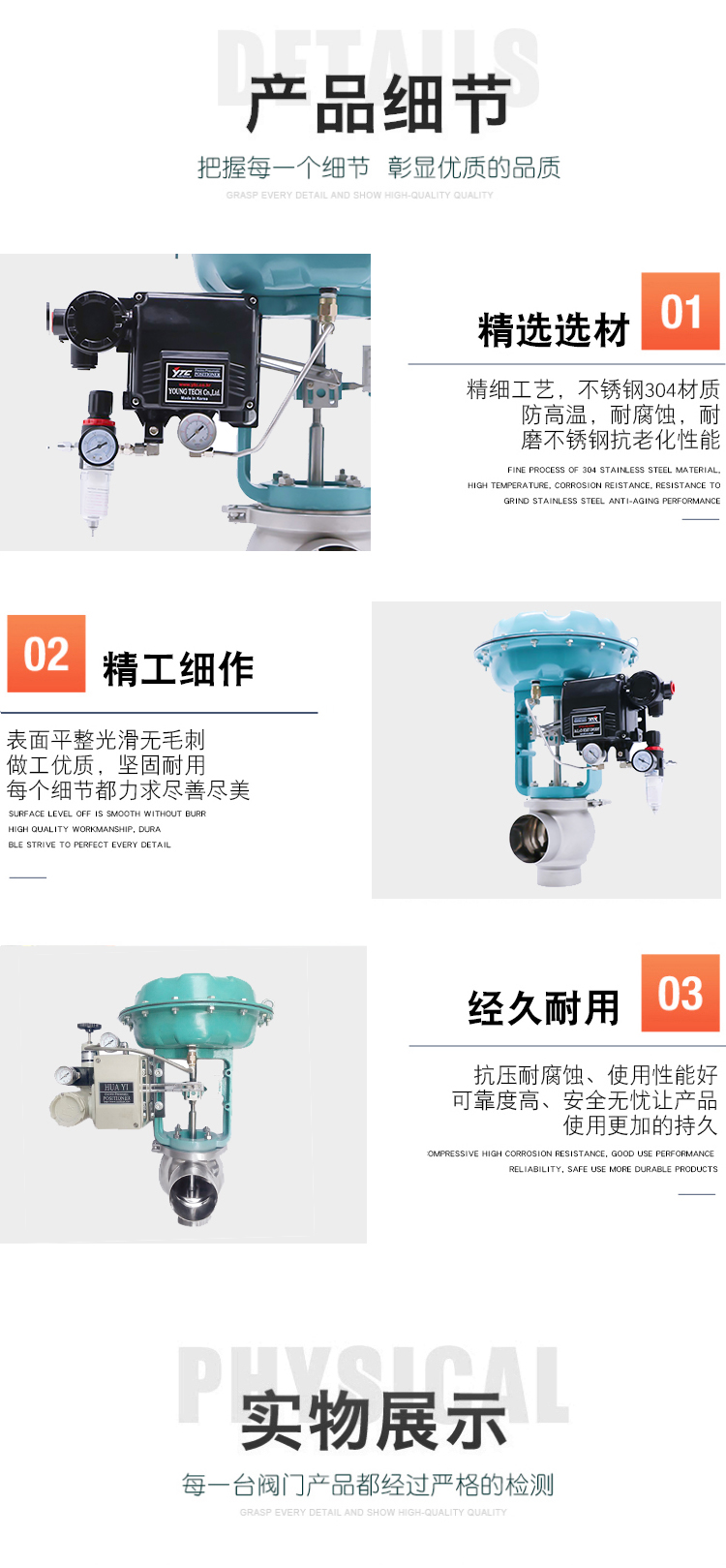

    产品名称:卫生级不锈钢电动气动流量调节阀

    不锈钢电动流量调节阀
    不锈钢卫生型电动气动流量调节阀



    技术参数

    公称直径 DN25-DN125,1"-5"
    连接 焊接、夹紧、螺纹连接,根据管道连接
    公称压力 PN≤1.0Mpa
    阀塞密封 金属或软密封
    特征 等百分比或线性
    测量比率 在最大DN50-DN65及以上30:1
    温度范围 -10~150摄氏度



    选择参考数据

    DIN尺寸 SMS/3A 流量Kvs m³/h 致动器面积cm² 有效距离mm 气动(NC)的工作范围
    5 bar 10 bar
    DN15 1/2" 1.6 120 7.5 1.7~2.1
    2.5 1.7~2.1
    DN20 3/4" 4 1.7~2.1
    DN25 1" 6.3 240 15 0.3~1.1 0.9~3.3
    10 0.3~1.1 0.9~3.3
    DN40 1.5" 10 240 15 0.6~2.2 0.9~3.3
    16 0.6~2.2 0.9~3.3
    25 0.6~2.2 0.9~3.3
    DN50 2" 16 240 15 0.6~2.2 0.9~3.3
    25 0.6~2.2 0.9~3.3
    35 350 1.4~2.3 2.1~3.3
    DN65 2.5" 25 350 15 1.4~2.3 2.1~3.3
    35 1.4~2.3 2.1~3.3
    60 1.4~2.3 2.1~3.3
    DN80 3" 35 350 15 1.4~2.3 2.1~3.3
    60 1.4~2.3 2.1~3.3
    80 1.4~2.3 2.1~3.3
    DN100 4" 60 350 15 1.4~2.3 2.1~3.3
    100 1.4~2.3 2.1~3.3



    执行机构用压缩空气的质量要求

    压缩空气连接 带空气接头的空气管R1/8"(BSP)
    在最小工作时间压力 0.4兆帕
    在最大空气量供给压力 0.6兆帕
    在最大颗粒数大小 0.01毫米
    在最大油量内容 0.08PPM
    露点 低于空气温度10ºC或更低
    在最大水含量内容 7.5克/克



    工作原理

    恒压阀由压缩空气操作,在管路系统或其它辅助仪表上无需传感器自动运行,只有一个保持稳定的压缩空气调压阀才能实现阀门的正常工作.
    隔膜片和阀杆可以配合输送产品的压力变化做出快速反应,并相应地改变阀杆的位置,以继续保持阀门预设的压力。
    恒压阀-V:入口压力恒定,在输送介质压力高于设定压力的情况下,阀门开启,输送介质压力降低,流量变小,输送介质压力不足阀门关闭.
    恒压阀-A:出口压力恒定,当输送介质压力高于设定压力时,阀门将关闭,输送介质压力减小,流量变化减小,输送介质压力不足阀门开启.





    产品应用

    这个阀门有两个类型:电空控制阀门和手动控制阀,用于自动控制系统中控制压力、容量、温度和液位.





    Product application

    Comyany information

    Packaging Shipping

    我们的服务

    关于样品 机票费用由买方承担,但此费用将直接从订单中扣除
    售后服务 有质量问题免费更换
    交货期 不延误交货时间
    材料 保证材料纯净
    欢迎咨询 欢迎订购优质卫生级不锈钢阀门管件



    常见问题

    Q: 订购前可以给我免费样品吗?
    是的,只要运费由买方自己支付,我公司很高兴免费送你样品进行质量检验。

    Q: 最小起订量是多少?
    大多数产品都有现货,所以我们接受1件作为最低订购量。

    Q: 贵公司有出口许可证吗?
    是的,我们有4年以上的出口经验,我们可以做FOB、C&F、CIF、DDU和DDP(仅限俄罗斯)。

    Q: 付款条件是什么?
    对于小型测试订单,我们接受贝宝、西联、电汇和信用卡。对于批量订单,我们接受电汇和信用证。

    Q: 您如何将交货期间的损坏降至最低?
    标准:批量订单将用许多碳纤维箱包装,并用胶合板箱填充。可用要求:每件产品均采用泡罩包装,夹具连接产品采用塑料盖。

    Q: 您将如何选择装运方式?
    基本上,我们将根据四个因素(订单数量、交货时间、成本和海关政策)选择装运方式,然后向客户列出几对合理的选择,并给出利弊,让他们自己决定。
